Grafico
Tabla de Contenidos
El nuevo gráfico de WIP Actual (v4.7.0) ofrece una vista gráfica del estado de la carga actual de tu fábrica repartido en cada célula. Así como poder ver como descargarías dicha carga a lo largo de los días en caso de que no hubiera ningún movimiento ni entrara nada nuevo en fábrica.
El simulador resolución de wip en días de esta pantalla trabaja como si todas las ofs estuvieran en su último paso de la hoja de ruta, no tiene en cuenta que cuando una of termina el paso dónde está pasa al siguiente. Para poder ver una evolución real teniendo en cuenta estos cambios de paso hay que analizar los gráficos de WIP Previsión
Gráficos
Actualizador de tiempo procesado
En caso de tener activado en configuración que ePolca vaya restando el tiempo de los pasos en proceso, este botón te permite actualizar el tiempo al momento actual para ver los datos lo más actualizados posible.
Diferentes gráficos

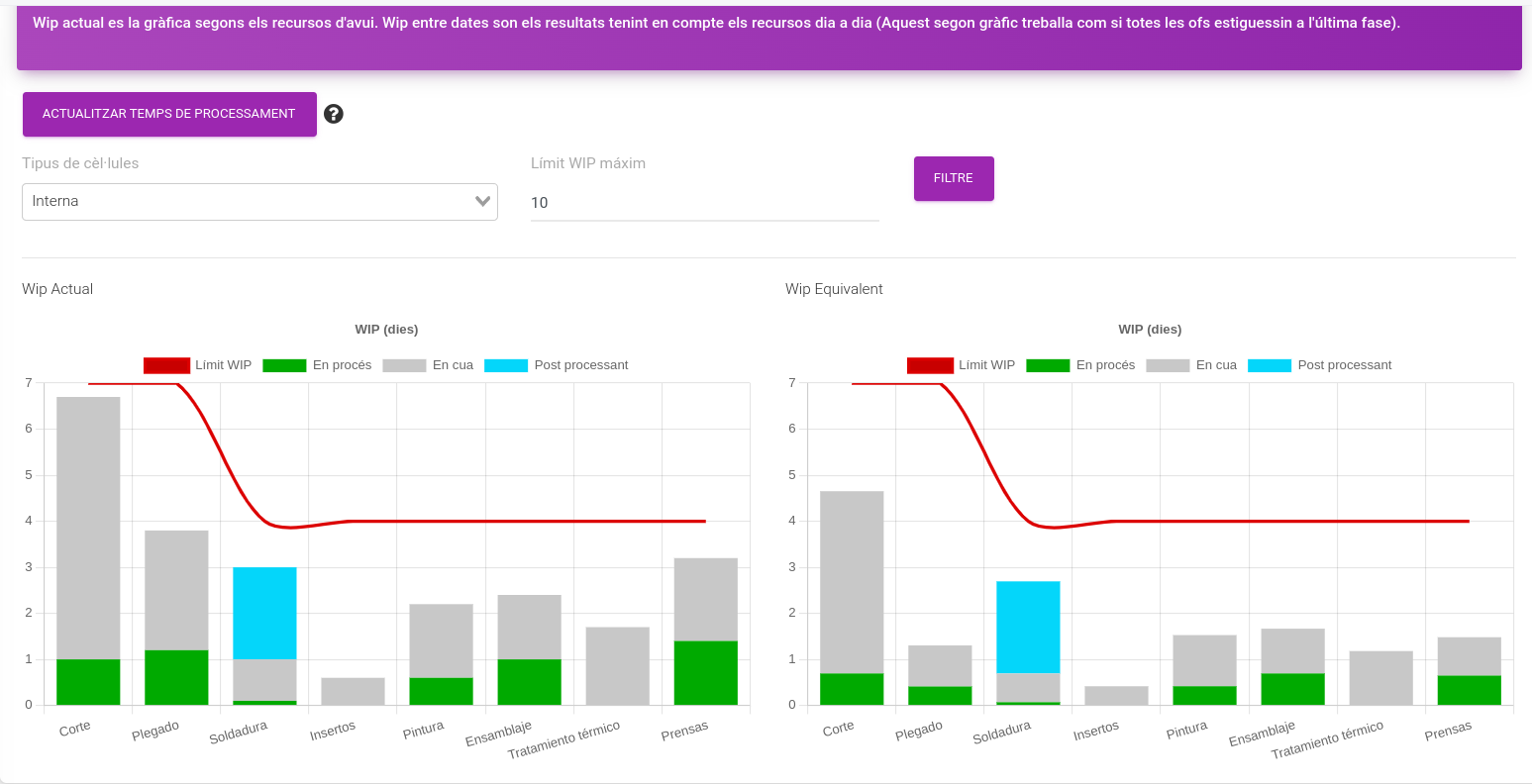

En la nueva versión (v7.16.0) se muestran dos gráficos.
- El primer gráfico muestra la carga del sistema segun los tiempos informados desde el erp o fichero de carga.
- El segundo gráfico muestra la carga real de tu fábrica distribuido por células teniendo en cuenta los recursos informados actualmente para el día de hoy, sin restar tiempo de trabajo, tal y como estaría la carga a primera hora del día
Información de los gráficos
Los gráficos muestran 4 series.
- Límite Wip: Mostrado por una línea roja, que muestra por cada célula que límite tiene establecido en su configuración, para poder ver a simple vista la relación entre el trabajo actual y el límite establecido.
- En Proceso: La zona verde de las barras muestra la carga de las ofs que actualmente estan en estado trabajando.
- En Cola: La zona gris de las barras muestra la carga de las ofs que actualmente estan en cola o desautorizadas.
- Post Procesado: La zona azul claro de las barras muestra el tiempo destinado al post-procesado informado en la célula multiplicado por la cantidad de ofs que tiene la célula asignada
La suma de las barras de "en proceso", "en cola" y "post-procesado" te da la carga real total de cada célula.

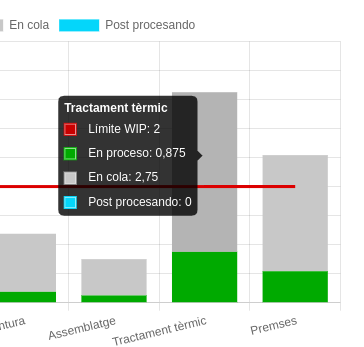

Al pasar el mouse por encima de las barras se puede ver el detalle de cada sección
Tanto el grafico como la tabla muestra información descriptiva en tooltips a pasar el mouse por encima.
Filtros
Tipo de célula
Los filtros te permiten seleccionar que tipo de célula quieres consultar
- Interna
- Externa
ya que la diferencia en días entre los dos tipos puede ser muy grande y si se juntaran puede desviar la gráfica de manera que no se lea bien.
Umbral WIP
El umbral te permite regular la línea roja para poder mejorar la visualización del gráfico
Filtro de órdenes no autorizadas
Activa o desactiva la presencia de las ofs desautorizadas en la visualización.
Solo aplica para sistemas que tengan activado el módulo de Excluiur las ofs no autorizadas del cálculo WIP
- Con el filtro activado, con el check activado, los datos mostrados son cálculados incluyendo el wip de las ofs desautorizadas.
- Al desactivarlo al desactivarlo se excluyen el wip de las desautorizadas en el cálculo de los datos.
El ajuste afecta tanto a los datos del gráfico como a los totales mostrados en la tabla de detalle.
